空氣斜槽輸送是利用空氣使固體顆粒在流態化的狀態下沿著斜槽向下流動的輸送設備。它屬于密相流態化輸送，動力消耗少，生產費用低，在粉狀物料的水平輸送中，應用相當廣泛。它是由薄鋼板制成的上下兩個槽形殼體組成。在上下殼體之間，夾有透氣層，整個斜槽按一定斜度布置。物料由加料設備加入上殼體的加料口的透氣層上，空氣由鼓風機鼓入下殼體，并沿斜槽透過透氣層，使物料流態化。流態化的物料即沿斜度向前流動，達到輸送目的，而后從卸料口輸出。

一、空氣斜槽分類

空氣斜槽有吸送式、壓送式和混合式三種。其工作原理是利用氣流的動能使散粒物料呈懸浮狀態隨氣流沿管道輸送：

①吸送式。抽風機啟動后，整個系統呈一定的真空度，在壓差作用下空氣流使物料進入吸嘴，并沿輸料管送至卸料處的分離器內,物料從空氣流中分離后由分離器底卸出,氣流經除塵器凈化后再經消聲器排入大氣。優點是供料簡單，能從數處同時吸取物料。但輸送距離短，生產率低。密封性要求高。

②壓送式。鼓風機將空氣壓入輸送管，物料從供料器供入，空氣和物料的混合物沿輸料管被壓送至卸料處,物料經分離器后卸出,空氣經除塵器凈化后排入大氣。特點與吸送式相反,可同時將物料輸送到幾處,輸送距離較長，生產率較高，但結構復雜。

③混合式。為上述兩種形式的組合。 　

　二、空氣斜槽規格型號

空氣斜槽一般有如下規格：

三、空氣斜槽技術參數：

1、物料輸送

干燥粉狀物料，允許表面水份在0.8%左右，否則將引起淤滯甚至堵塞。

 2、輸送量

  斜槽輸送量受很多因素影響，往往變化較大。下表為6%及10%斜度時輸送水泥及生料的情況供參考

  3、斜度

  斜槽斜度可在6%-14%范圍內變化，在安裝空間允許的情況下，采用較大的斜度的有利的。

  4、風量

  風量受物料狀態、斜槽斜度、透氣層情況等因素影響，可在1.5-3m3/min之間變動，一般情況下可按照2m3/min考慮

   5、風壓

斜槽風壓一般在400-600mm水柱之間，大規格長斜槽宜取偏大值。

四、空氣斜槽關鍵部位

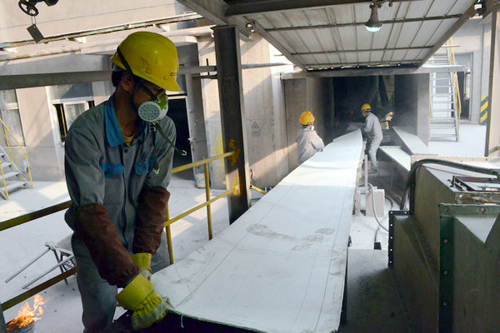

斜槽關鍵部分是透氣層，它起著承托輸送物料作用，并使空氣能均勻地透過，使物料流態化。如果空氣分布不均勻，物料流態化不均，將使輸送過程受很大影響，所以選擇良好的透氣層很重要。南通銀梭布業有限公司生產的透氣層是采用純滌21支紗，經特種多層織機編織而成，具有透氣性能好，氣流均勻、穩定、阻力低、電耗省、維護檢修方便，抗拉強度大、不伸縮、不變形，安裝時不需繃緊設施，運行時不脫層、不塌腰、不起拱、不泄漏粉料、無原料損耗、不污染環境，具有耐磨、耐高溫、耐腐蝕性能，使用壽命一般可達５至１０年以上。

為了減少進料口下面透氣層的磨損和沖擊，在進料口下面常設有進料溜板（也稱進料滑板），溜板起緩沖作用，物料通過溜板溜到透氣層上。當輸送線需要拐彎時可設彎槽，需要分支時可設帶有改向閘板的三通或四通槽。為適應操作的需要，在適當?shù)囟卧O(shè)置截氣閥，一適應分段使用節省風量，在入料口以后每2～3m處及支槽、彎槽、出料口處可設置觀察窗。為了使上槽內氣體排出，一般在機體尾部上方，或分支器前設排氣管介入收塵器系統。其排風量可按鼓風機的1.2～1.5倍來考慮，應使上槽內的氣體壓力處于零壓或微負壓狀態。

五、空氣輸送斜槽的使用注意點

空氣輸送斜槽在操作使用時，應注意以下幾點： 1、 斜槽投入使用前應進行仔細檢查，注意各密封處是否合 乎要求，防止透氣層及槽體漏風。 2、開車時，關上進風伐，啟動后根據需要逐步打開進風伐。根據輸送物料的要求，調節好下槽截止閥，然后開始下料。 3、 下料后，應經常通過觀察門，觀察物料流動情況，結合測壓參數，調節好進風量。 4、 停車時，現停止喂料，逐漸關小進風量。待斜槽內物料卸完后2－3分鐘再停止鼓風機。 5、 嚴防被輸送物料夾有大顆粒及雜物。 6、 對輸送物料水份要嚴格控制。特別是雨季，物料水份大了，在輸送斜槽中流化不良，流動性差，容易造成堵塞。對鼓風機鼓入的空氣已要求清潔、干燥。
